연결공법
현장 조건과 관종에 맞춰 완벽한 수밀성과 시공성을 확보하는 다양한 연결공법을 제공합니다.

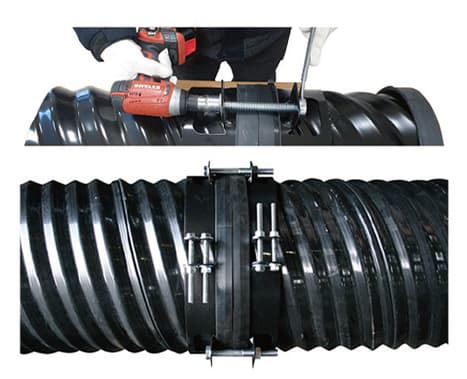

일체형플랜지
적합인증 제품(제KWTC-CP-2024-033호). 파형강관 생산공정 과정 중에 관의 절단부에 고품질의 EPDM 고무로 된 수밀용 슬리브가 결합된 플랜지를 체결하여 출하하는 제품으로, 현장에서는 볼트 체결로 간단히 시공할 수 있고 완벽한 수밀성을 보장합니다.
| 적용관경 | 적용관종 | 수밀 성능 |
|---|---|---|
| 250~3000mmD | ORS 일부, 1RS, 3RS 전체 | 매우 우수 |
커플링밴드
일반적인 체결방식으로, 강관의 양쪽 끝단에 나선형의 파형부분을 수직형태로 재골 작업을 행한 파형강관에 수밀재로 스펀지 가스켓을 사이에 삽입하고 밴드를 체결하는 방법입니다.
| 적용관경 | 적용관종 | 수밀 성능 |
|---|---|---|
| 300~2400mmD | 1RS, 3RS 일부 관종 제외 | 보통 |
슬리브 접합
유공관 및 소골형 파형강관에 사용되는 결합 방법으로, 관과 관 사이에 원형의 슬리브를 삽입하고 외부에는 수밀 tape를 둘러싸는 방식으로 파형강관을 연결하는 방식입니다.
| 적용관경 | 적용관종 | 수밀 성능 |
|---|---|---|
| 150~600mmD | ORS | 보통 |

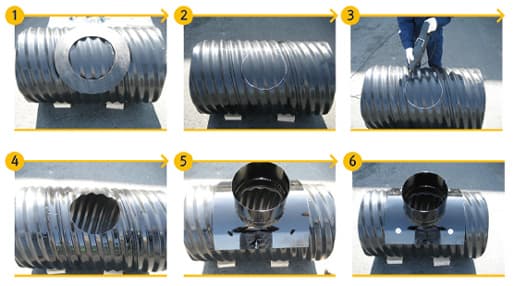

안장T
안장T는 본관과 지관 연결 시 접속관 및 곡관을 사용하지 않고 현장에서 직접 본관을 천공하여 지관을 연결함으로써 경비를 절감하고 공사기간을 획기적으로 단축합니다.
| 용도 |
|---|
| 오수, 하수, 우수, 유공관 분기 |
곡관
T자형, +자형, Y자형, 90도 엘보우 등 다양한 제작이 가능하고, 졸입관·낙차관 엘보우 등 현장의 어떠한 요구에도 제작이 가능하여 빠르고 손쉬운 시공이 가능합니다.
